MTU 20V4000 DS2750

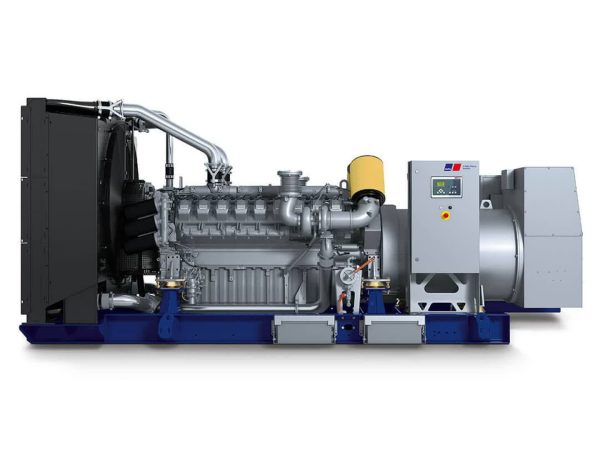

دیزل ژنراتور MTU 20V4000 DS2750 قدرتمندترین عضو خانواده سری 4000 شرکت رولز-رویس آلمان است . این دستگاه با توان خروجی ۲۷۵۰ کیلووات (۳۴۳۸ کاوا) در حالت آماده به کار و ۲۰۵۰ کیلووات (۲۵۶۳ کاوا) در حالت اصلی، برای تأمین برق اضطراری بزرگترین مراکز داده ابری جهان، ایستگاههای پخش تلویزیونی ملی، بیمارستانهای فوق تخصصی و صنایع سنگین طراحی شده است . موتور ۲۰ سیلندر خورجینی این ژنراتور با حجم ۹۵.۴ لیتر، بزرگترین و قدرتمندترین موتور دیزل تولید شده توسط MTU برای کاربردهای تولید برق میباشد .
مشخصات فنی دقیق موتور و آلترناتور
موتور این مدل با کد 20V4000G23 یا نسخه بهینهسازی شده 20V4000G04 شناخته میشود . این موتور یک نمونه ۴ زمانه (4-cycle) با آرایش ۲۰ سیلندر V شکل (۲۰ سیلندر در دو ردیف ۱۰ تایی) است . سیستم تزریق سوخت آن از نوع انژکتور مشترک پیشرفته (Common Rail) با کنترل الکترونیکی ADEC میباشد که احتراقی کاملاً بهینه و مصرف سوخت پایین را تضمین میکند .
در جدول زیر مشخصات کلیدی این موتور جمعآوری شده است:
| ویژگی کلیدی | مشخصه دقیق | منبع |
|---|---|---|
| مدل موتور | MTU 20V4000G23 / 20V4000G04 / 20V4000G24F | |
| آرایش سیلندرها | ۲۰ سیلندر خورجینی (V20) با زاویه ۹۰ درجه | |
| حجم موتور | ۹۵.۴ لیتر | |
| قطر و کورس پیستون | ۱۷۰ × ۲۱۰ میلیمتر | استاندارد سری 4000 |
| تعداد سیلندرها | ۲۰ | |
| نوع تزریق سوخت | انژکتور مشترک پیشرفته (Common Rail) با کنترل الکترونیکی | |
| دور نامی موتور | ۱۵۰۰ دور در دقیقه (۵۰ هرتز) / ۱۸۰۰ دور در دقیقه (۶۰ هرتز) | |
| سیستم خنککاری | رادیاتور الکتریکی یا مکانیکی (طراحی شده برای دمای ۴۰ یا ۵۰ درجه سانتیگراد) | |
| حاکم موتور (Governor) | ADEC الکترونیکی (سیستم کنترل دیجیتال MTU) | |
| سیستم استارت | ۲۴ ولت استارت الکتریکی با گزینه باتری اضافی و شارژر |
آلترناتور (ژنراتور همراه):
ژنراتور همراه این دستگاه از نوع ۴ قطبی سه فاز سنکرون، بدون جاروبک (Brushless)، خودتحریک، خودتنظیم و خودخنک شونده با سیستم تحریک AREP + PMI میباشد . ویژگی مهم آلترناتورهای این کلاس، توانایی تحمل جریان اتصال کوتاه تا ۳ برابر جریان نامی به مدت ۱۰ ثانیه است که برای قطع مدارهای معیوب در تابلوهای برق حیاتی ضروری میباشد . حفاظت آلترناتور حداقل معادل IP23 است و کلاس عایق آن H میباشد .
رنج توان خروجی و جریان نامی
دستگاه MTU 20V4000 DS2750 بسته به نوع کاربری (اصلی یا اضطراری)، ولتاژ خروجی و شرایط محیطی، توان خروجی متفاوتی ارائه میدهد :
| وضعیت عملیاتی | توان (کیلوولت آمپر – kVA) | توان (کیلووات – kW) | جریان نامی (آمپر – ۴۰۰V) | توضیحات |
|---|---|---|---|---|
| حالت اصلی / پیوسته (Prime) | ~ ۲۵۰۰-۲۵۶۳ kVA | ~ ۲۰۰۰-۲۰۵۰ kW | ~ ۲,۸۸۷-۲,۹۶۰ A | توان مداوم برای تامین برق مناطق بدون شبکه |
| حالت آماده به کار (Standby) | ~ ۲۷۵۰-۳۴۳۸ kVA | ~ ۲۲۰۰-۲۷۵۰ kW | ~ ۳,۱۷۵-۳,۹۶۰ A | حداکثر توان در زمان قطعی برق شبکه |
در نسخههای مختلف این ژنراتور، توان خروجی بسته به مشخصات سفارش تغییر میکند:
-
نسخه 20V4000G23: توان آماده به کار ۲۷۵۰ کیلووات / ۳۴۳۸ کاوا
-
نسخه 20V4000G24F: توان آماده به کار ۲۷۵۰ کیلووات (موتور) / ۲۲۰۰ کیلووات (ژنراتور) با جریان ۳۹۶۰ آمپر
ولتاژ خروجی این دستگاه قابل تنظیم در بازه ۳۸۰ تا ۱۱ کیلوولت (از ولتاژ پایین تا ولتاژ متوسط برای انتقال در فواصل طولانی) میباشد .
نکته مهم: توان خروجی واقعی به شرایط محیطی (دمای هوا، ارتفاع از سطح دریا) و نوع رادیاتور انتخابی (مکانیکی یا الکتریکی) بستگی دارد. همیشه عدد درج شده روی پلاک نام دستگاه خاص خود را ملاک قرار دهید.
وضعیت مصرف سوخت
مصرف سوخت در موتورهای سری 4000 MTU به دلیل سیستم انژکتور مشترک پیشرفته (Common Rail) و کنترل الکترونیکی ADEC بسیار بهینه طراحی شده است . راندمان سوخت این موتورها در کلاس خود بینظیر است.
بر اساس اطلاعات فنی، مصرف سوخت ویژه (Brake Specific Fuel Consumption) این موتورها حدود ۱۹۳ گرم بر کیلووات ساعت میباشد . با در نظر گرفتن چگالی استاندارد گازوئیل (حدود ۰.۸۳ تا ۰.۸۵ کیلوگرم بر لیتر)، مصرف سوخت تخمینی این دستگاه در لودهای مختلف به شرح زیر است:
| درصد بار موتور | مصرف سوخت تخمینی (لیتر در ساعت – L/hr) | توان خروجی تقریبی (کیلووات) | توضیحات |
|---|---|---|---|
| ۱۰۰٪ بار (بار کامل) | ۵۰۰ – ۵۱۰ لیتر در ساعت | ~ ۲,۲۰۰ kW | حداکثر مصرف در زمان پیک بار |
| ۷۵٪ بار (بار اقتصادی) | ۳۷۵ – ۳۸۵ لیتر در ساعت | ~ ۱,۶۵۰ kW | محدوده بهینه از نظر بازدهی سوخت |
| ۵۰٪ بار (بار نیمه) | ۲۵۵ – ۲۶۵ لیتر در ساعت | ~ ۱,۱۰۰ kW | مصرف متناسب با بار کاهش یافته |
توجه: اعداد فوق بر اساس فرمول مصرف سوخت = (قدرت بر حسب کیلووات × مصرف ویژه بر حسب گرم بر کیلووات ساعت) / (۱۰۰۰ × چگالی سوخت بر حسب کیلوگرم بر لیتر) محاسبه شده و تخمینی هستند. برای اطلاعات دقیق، به دیتاشیت رسمی دستگاه مراجعه فرمایید.
نکته تخصصی: MTU به عنوان یکی از پیشگامان استفاده از فناوری انژکتور مشترک در موتورهای سنگین، مصرف سوخت پایین و آلایندگی کم را تضمین میکند. اولین بازدید اساسی (Top Overhaul) موتورهای سری 4000 MTU معمولاً پس از ۳۰,۰۰۰ ساعت کارکرد انجام میشود که یک مزیت رقابتی بزرگ محسوب میشود .
مزایای کلیدی و قابلیت اطمینان
۱. قابلیت قبول بار یک مرحلهای (One Step Load Acceptance)
این ژنراتور مطابق با استاندارد سختگیرانه NFPA 110 قادر است ۱۰۰٪ بار نامی را در یک مرحله قبول کند. این ویژگی برای مراکز داده، بیمارستانها و ایستگاههای پخش تلویزیونی که نیاز به بازیابی سریع برق دارند، حیاتی است.
۲. پاسخ دینامیکی عالی (Class G3 مطابق با ISO 8528-5)
این دستگاه دارای بالاترین سطح کیفی برای پاسخ دینامیکی ژنراتورها (کلاس G3) میباشد و توانایی مدیریت تغییرات ناگهانی بار را با حداقل نوسان ولتاژ و فرکانس دارد .
۳. انطباق با استانداردهای بینالمللی
این دیزل ژنراتور مطابق با بالاترین استانداردهای جهانی از جمله ISO 8528، NFPA 110، NEMA MG-1، BS 5000، IEC 60034-1، VDE 0530، DIN EN 12601 و AS1359 طراحی و تولید شده است .
۴. طراحی برای شرایط محیطی سخت
سیستم خنککاری این دستگاه برای دمای محیط ۴۰ یا ۵۰ درجه سانتیگراد طراحی شده است و میتواند به صورت رادیاتور مکانیکی (با فن متصل به موتور) یا الکتریکی (فنهای جداگانه) سفارش داده شود .
۵. قابلیت اطمینان فوقالعاده (Best-in-class reliability)
محصولات MTU به دلیل کیفیت ساخت بالا و مهندسی دقیق آلمانی، در کلاس خود بالاترین قابلیت اطمینان را دارند و برای کار در ماموریتهای حیاتی (Mission Critical) انتخاب اول مهندسان هستند.
۶. قابلیت اتصال به شبکه و تغذیه معکوس
نسخههای خاص این ژنراتور مطابق با مقررات اتصال به شبکه VDE-AR-N 4110 گواهی شدهاند و قابلیت تزریق برق تولیدی به شبکه سراسری را دارند . این ویژگی به پایداری شبکه برق کشور کمک میکند.
۷. سیستم کنترل دیجیتال پیشرفته
موتور مجهز به واحد کنترل الکترونیکی پیشرفته با قابلیتهایی نظیر اندازهگیری، حفاظت، نشاندهنده خطا و عیب و ثبت رویدادها میباشد. همچنین قابلیت ارتباط از طریق پروتکلهای پیشرفته مانیتورینگ را داراست .
۸. گارانتی ۲ ساله استاندارد
MTU برای این محصولات گارانتی استاندارد ۲ ساله ارائه میدهد .
ابعاد و وزن
برای پروژههای عمرانی و نیروگاهی، اطلاع از ابعاد فیزیکی این دستگاه ضروری است. بر اساس مشخصات فنی خانواده 20V4000:
| پارامتر | مقدار (نسخه پایه) | توضیحات |
|---|---|---|
| طول (Length) | حدود ۶,۰۰۰ – ۶,۵۰۰ میلیمتر | بسته به نوع رادیاتور و محفظه |
| عرض (Width) | حدود ۲,۲۰۰ – ۲,۵۰۰ میلیمتر | بسته به تجهیزات جانبی |
| ارتفاع (Height) | حدود ۲,۵۰۰ – ۲,۸۰۰ میلیمتر | بسته به محفظه صداگیر |
| وزن تقریبی | حدود ۱۶,۰۰۰ – ۲۰,۰۰۰ کیلوگرم | شامل موتور، ژنراتور و رادیاتور |
توجه: ابعاد نهایی به شدت به نوع پکیج (کانتینری، صداگیردار یا رو باز)، نوع رادیاتور و تجهیزات جانبی انتخابی بستگی دارد. مشاوره با تامینکننده برای دریافت ابعاد دقیق الزامی است.
در نسخه قابل حمل (متحرک) که روی کامیون ۱۰ چرخ نصب میشود، ابعاد و وزن به طور قابل توجهی افزایش مییابد .
قابلیت حمل و نقل و کاربردهای ویژه
یکی از ویژگیهای منحصر به فرد این مدل، قابلیت نصب روی کامیونهای ۱۰ چرخ (۱۰×۸) با سیستم تعلیق نیمه محور است . این پیکربندی متحرک امکان جابجایی سریع ژنراتور را در شرایط اضطراری فراهم میکند. سیستم تعلیق ویژه ارتعاشات را جذب کرده و از ژنراتور در مسیرهای ناهموار محافظت میکند .
این نسخه متحرک که اولین بار در امارات متحده عربی توسط شرکت آل ماسعود پاور و برای سازمان آب و برق دبی (DEWA) ساخته شده، بزرگترین ژنراتور قابل حمل تولید شده در این کشور است . این دستگاه قادر است تا ۲۵۰۰ کاوا توان اصلی (Prime Power) تولید کند که برای روشن کردن بیش از ۱۲۰ خانه به طور همزمان کافی است .
کاربردهای اصلی و صنایع هدف
دیزل ژنراتور MTU 20V4000 DS2750 به دلیل توان بالا (بیش از ۲.۷ مگاوات)، قابلیت اطمینان فوقالعاده و انطباق با استانداردهای سختگیرانه جهانی، در صنایع کلیدی زیر کاربرد دارد :
۱. ایستگاههای پخش تلویزیونی و رادیویی ملی
یک نمونه واقعی از کاربرد این دستگاه، نصب دو دستگاه MTU 20V4000 DS2750 در ساختمان یک ایستگاه پخش دولتی آلمان است . این ژنراتورها در شرایط نوسان یا قطعی شبکه برق عمومی، ظرف چند ثانیه وارد مدار شده و از قطع شدن تصویر و صدا جلوگیری میکنند. این ژنراتورها همچنین قابلیت تزریق برق به شبکه سراسری را دارند .
۲. مراکز داده ابری (Hyperscale Data Centers)
بزرگترین مصرفکنندگان این دستگاه، مراکز داده عظیم و حیاتی (Tier III و Tier IV) هستند. قطعی برق حتی برای یک ثانیه در دیتاسنترها میتواند میلیونها دلار خسارت وارد کند.
۳. بیمارستانهای فوق تخصصی و مراکز درمانی بزرگ
تامین برق اتاقهای عمل، دستگاههای تنفسی، ICU و تجهیزات سنگین تصویربرداری (MRI/CT).
۴. فرودگاههای بینالمللی
تامین برق رادارها، برج مراقبت، چراغهای باند پرواز و تجهیزات ترمینالهای مسافربری.
۵. صنایع نفت، گاز و پتروشیمی
در پالایشگاهها، سکوهای نفتی دریایی (Offshore) و مناطق دور از شبکه برق سراسری .
۶. کارخانههای تولیدی بزرگ و صنایع سنگین
تامین برق خطوط تولید حساس و تجهیزات سنگین صنعتی .
۷. ایستگاههای تولید برق مستقل و ریز شبکهها (Microgrids)
این دستگاه میتواند به عنوان منبع اصلی تولید برق در جزایر، مناطق دورافتاده و ریز شبکهها عمل کند .
۸. تاسیسات اضطراری سیار شهری
نسخه متحرک این ژنراتور برای تامین برق اضطراری در زمان قطعی شبکه، حوادث طبیعی و شرایط اضطراری شهری ایدهآل است .
نکات تخصصی برای خرید و نصب
۱. گارانتی و خدمات پس از فروش
MTU برای این محصولات گارانتی استاندارد ۲ ساله ارائه میدهد . با توجه به طول عمر بالای این موتورها (بیش از ۳۰,۰۰۰ ساعت تا اولین بازدید اساسی)، عقد قرارداد خدمات دورهای با نمایندگی مجاز MTU توصیه میشود.
۲. تجهیزات جانبی و شخصیسازی
طیف گستردهای از گزینههای سفارشیسازی برای این دستگاه وجود دارد :
-
تابلو کنترل: گزینههای مختلف کنترلر
-
قطع کننده مدار (Circuit Breaker): با مشخصات دلخواه
-
سیستم سوخت: فیلترهای اضافی، جداکننده آب، کولر برگشت سوخت
-
سیستم استارت: باتریهای اضافی، شارژر، گزینه افزونگی (Redundancy)
-
سیستم اگزوز: اجزای مختلف برای کاهش صدا
-
عایقبندی ارتعاشی: برای نصب در مکانهای حساس به لرزش
-
ژنراتور بزرگتر: برای کاربردهای خاص
۳. نکات کلیدی برای سفارش
-
مشخص کنید که دستگاه در چه شرایط محیطی کار خواهد کرد (دمای محیط، ارتفاع از سطح دریا) تا سیستم خنککاری مناسب انتخاب شود.
-
ولتاژ خروجی مورد نیاز را دقیقاً مشخص کنید (۴۰۰ ولت، ۴۱۶ ولت یا ۱۱ کیلوولت).
-
در صورت نیاز به جابجایی مکرر نسخه متحرک (روی کامیون) را سفارش دهید.
-
حتما از یک تیم تخصصی برای نصب و راهاندازی (کمیشنینگ) استفاده کنید.
